Габаритные и присоединительные размеры
Ду | Н | Н1 | D1 | D2 | D3 | D4 | L | n | B | B1 | Масса |
25 | 645 | 445 | 115 | 68 | 85 | 14 | 160 | 4 | 310 | 280 | 21 |
32 | 655 | 455 | 135 | 78 | 100 | 180 | 23,5 | ||||
40 | 690 | 465 | 145 | 88 | 110 | 18 | 200 | 27 | |||
50 | 720 | 495 | 160 | 102 | 125 | 230 | 32 | ||||
80 | 800 | 535 | 195 | 133 | 160 | 310 | 6 | 53,5 | |||
100 | 820 | 535 | 215 | 158 | 180 | 350 | 8 | 56,4 | |||
150 | 920 | 280 | 240 | 22 | 480 | 140 |

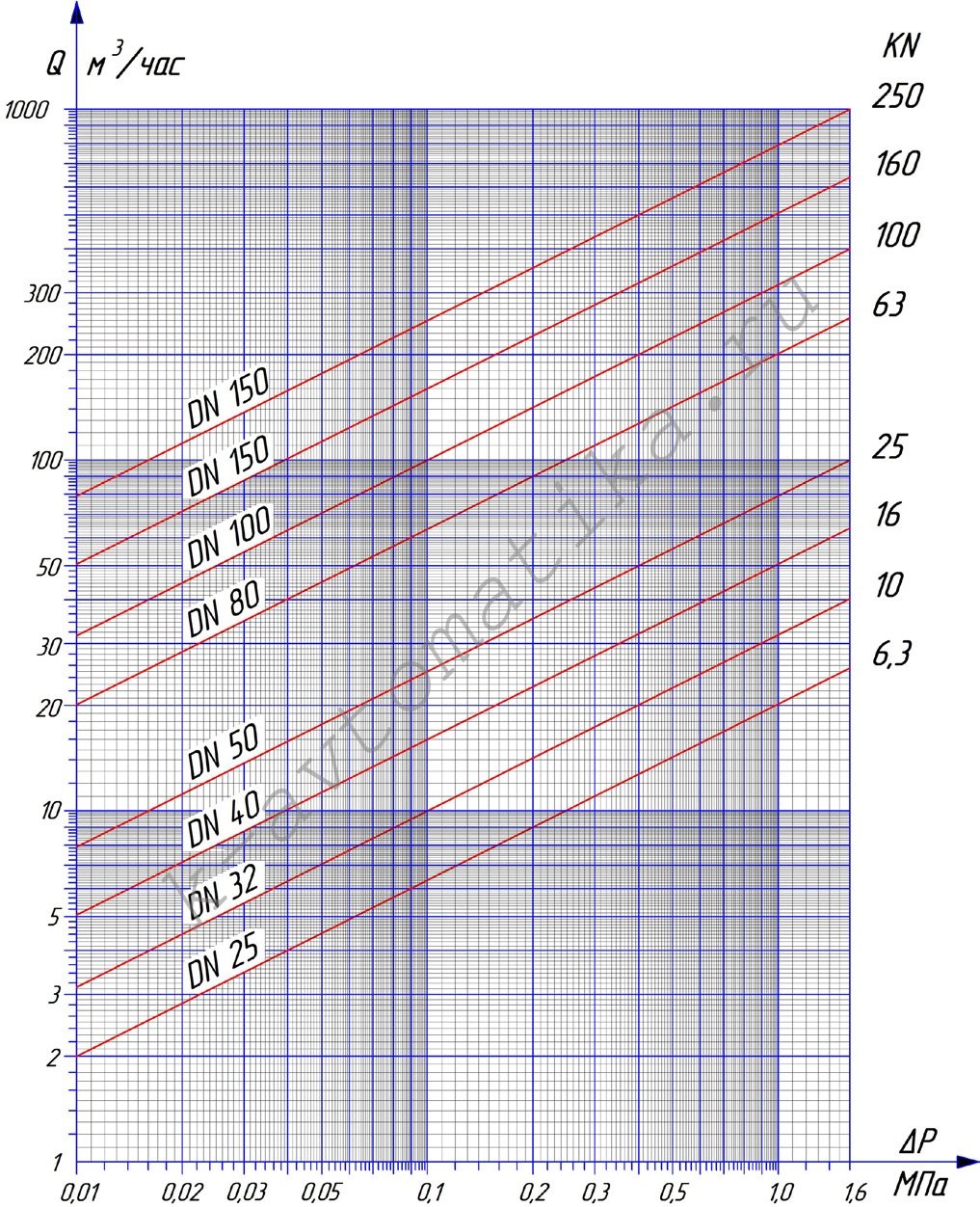

Номограмма подбора регулятора
По уравнению
Схема подключения
Регулирование давления "после себя" - нормально открытый клапан (РД-НО)
Регулирование давления "до себя" - нормально закрытый клапан (РД-НЗ)
РР - сборка «НО» - регулятор расхода; регулирование перепада давлений
ФС – фильтр сетчатый;
К31, К32 – клапаны запорные
РУ – расходное устройство;
Pu– импульсное давление.
При эксплуатации регуляторов с температурой регулируемой среды свыше 90ºС рекомендуется установка регуляторов с применением водяного затвора, что позволяет продлить срок службы мембраны и предотвратить её преждевременный выход из строя.

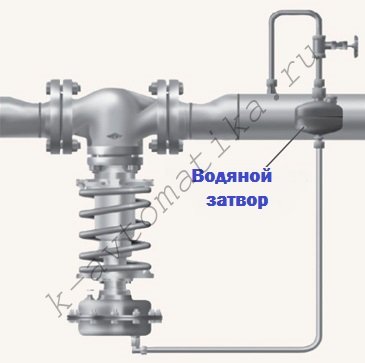

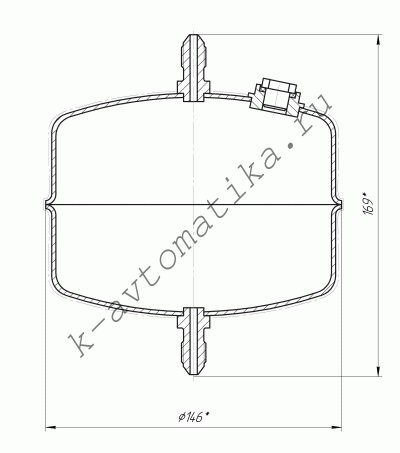

(Пример установки и габаритные размеры водяного затвора)
Примечание: Перед регулятором рекомендуется устанавливать фильтр сетчатый.
