Назначение регуляторов РД-НО(НЗ) и РР-НО
Регуляторы давления РД и регуляторы расхода РР предназначены для полностью автоматизированной поддержки уровня предварительно установленного давления или же его перепада в жидких или газообразных средах, включая также и пар, которые являются не агрессивными к материалам, используемых при изготовлении регуляторов. Регуляторы РД и РР эксплуатируются без какого-либо источника энергии вообще, и являются полностью автоматическими приборами прямого действия.
Конструктивные особенности РД-НО(НЗ) и РР-НО
Принцип функционирования регуляторов РД и РР основывается на силе упругой деформации настроечной пружины посредством её уравновешивания с помощью настройки усилия, которое создаёт на мембранном узле регулируемая среда. Конструктивной особенностью регуляторов РД является то, что импульс, поступающий в мембранный узел, подаётся в обе его полости, а у регуляторов РР – подача в мембранный узел происходит лишь только в его верхнюю полость.
Детали корпусов регуляторов РД и РР изготавливаются из следующих материалов и при заказе имеют обозначения:
- чугун, марки СЧ20 или высокопрочный чуруг СЧ40;
- сталь, марки 20Л (обозначается при заказе литерой "СТ");
- сталь нержавеющая, марки 12Х18Н10Т (при заказе обозначается литерой "НЖ").
Применение РД-НО(НЗ) и РР-НО
Своё применение регуляторы РД-НО(НЗ) и РР-НОнаходят в промышленности, в производственных и административных зданиях и сооружениях, в зданиях жилого назначения, тепловых пунктах и повсеместно практически во всех водоснабжающих системах – везде, где требуется поддержание давления жидкостей, газов или пара, также для поддержки предустановленного давления или его перепада в отопительных системах отопления и системах горячего водоснабжения, а также стабилизация давления при холодном водоснабжении.
Отличительные особенности РД-НО(НЗ) и РР-НО:
- Работают без какого-то либо источника энергии вообще, использую лишь энергию регулируемой рабочей.
- Абсолютно и полностью герметичный сальниковый узел, за счёт сильфонного уплотнения не требующий никакого обслуживания.
- Клеточный клапан, имеющий разгрузку по давлению.
- В конструкции регуляторов РД и РР исключена полностью даже малейшая возможность перекоса клапана или деформации штока.
- Мембрана из EPDM, обладающая повышенной надёжностью.
- Максимальная температура регулируемой среды может достигать +225°С.
- Конструктивное уплотнение в затворе - "металл по металлу".
- Простота настройки регуляторов и их последующего обслуживания.
- Полная ремонтопригодность всей конструкции.
Главная особенность регуляторов РР и РД
Главная особенность состоит в том, что в них используется разделительный сильфон, оборудованный дублирующим кольцом уплотнения, вместо, повсеместно используемого в аналогичных конструкциях, уплотнения посредством сальников. Эта особенность полностью гарантирует на весь срок эксплуатации даже малейшую возможность протечки регулируемой среды в сальниковом узле.
Индексы регуляторов, как варианты их исполнения:
- РД-НО: регулирует давление «после себя», то есть нормально открытого типа;
- РД-НЗ: регулирует давление «до себя», то есть нормально закрытого типа;
- РР-НО: регулятор перепада давления, то есть нормально открытого типа.

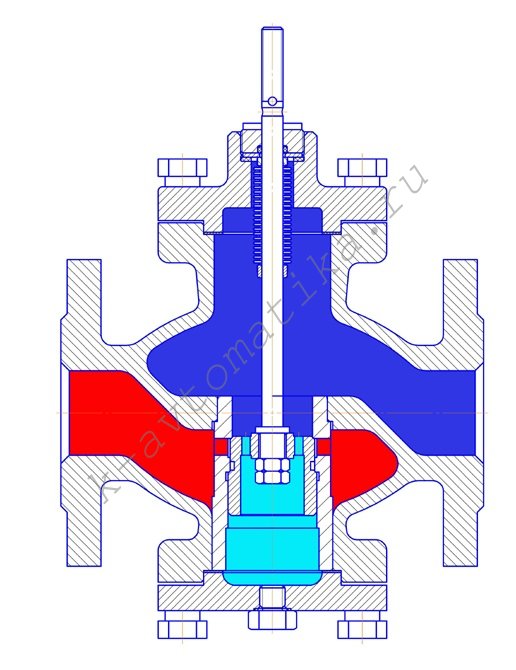

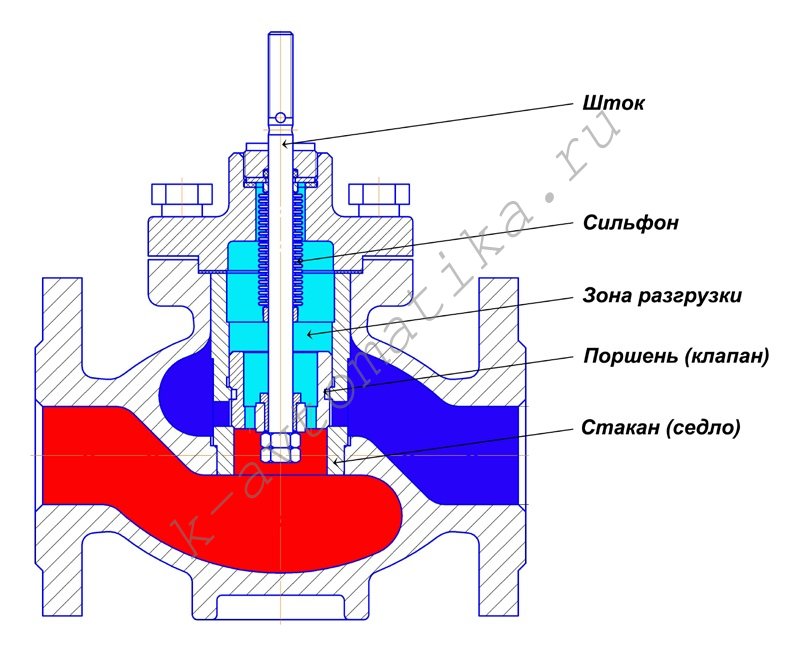

Регулидующий орган НО Регулярующий орган НЗ
Рекомендации по монтажу РД-НО(НЗ) и РР-НО
Регуляторы монтируются в месте, где имеется доступ для настройки, осмотра или ремонта, обязательно на горизонтальном участке трубопровода. Направление стрелки, нанесённой на корпус регулятора, обязательно должно совпадать с реальным направлением потока регулируемой среды в трубопроводе. Обратите внимание, что до и после регулятора РД или РР, прямой участок трубопровода с регулируемой средой должен иметь длину равную или более 5-ти уловным проходам.
Положение установки регуляторов на трубопроводе – строго вертикальное, ну а при температуре регулируемой среды, превышающей +75°С – регуляторы устанавливаются с положением мембранного узла вниз.
Если же температура регулируемой среды превышает +90°С, то рекомендуется применить установку регулятора с дополнительным использованием водяного затвора – сосуда для конденсата, монтируемого в импульсную линию регулятора, что позволяет предотвратить нежелательные поломки и существенно увеличить срок службы самого мембранного узла.
Дополнительно
По специальному заказу, в соответствии с пожеланиями заказчика, регуляторы РД и РР могут быть укомплектованы дополнительно фильтром необходимого диаметра и приварными ответными фланцами из стали, с крепежом.
